1简介

TYSA型电机、变压器试验用感应调压器，是由上海森普电器研究所及其全资子公司上海森迪调压变压设备有限公司研制开发的、产品质量水平领先国内同行业的最新系列产品。

该系列调压器是在我国调压器行业知名专家许开平、刘麒高工领导下，在张玥、张阿龙工程师共同努力下，经过数年不断改进和优化设计，终于研制成功的性能优异、质量一流、深得广大

用户欢迎的最新一代系列化产品。

2产品用途

本产品是专为电机、变压器试验而研制的系列产品，该系列产品适用于380V、6KV、10KV电机及变压器一般试验的需要。为满足电机及变压器的空载、负载、堵转及特性试验对可调电源的要求，本企业近年还研制成功高压全功率、三档电压输出的感应调压器新系列。

为适应试验场地禁油要求，为节约使用试验场地，带有输出开关柜功能的干式风冷感应调压器最近也已研制成功。

1产品型号、规格

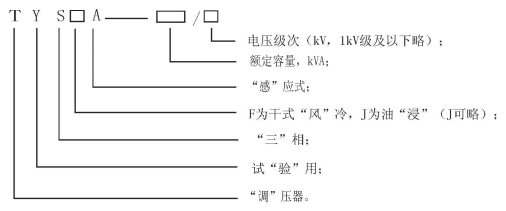

3.1 产品型号

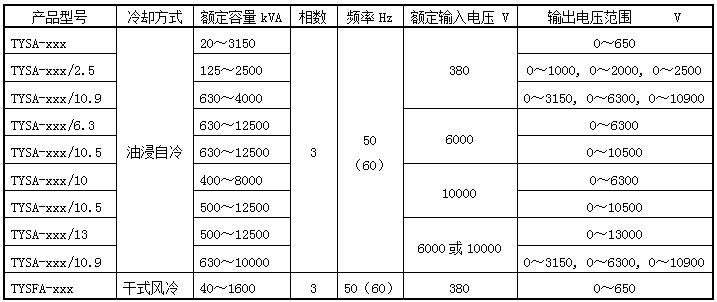

3.2 产品规格

注：①产品型号中xxx数据表示额定容量；

②按50Hz设计的调压器，也可用于60Hz电源；

③容量按R10优先数系：20、25、31.5、40、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000、5000、6300、8000、10000、12500kVA；

④非本表中容量及电压规格产品，本企业也可承接设计、制造。

1产品性能

a. 空载电流小，总损耗低，效率＞96%；

b. 能无级、平滑、连续地调压；

c. 最小输出电压不大于额定值的5%，在额定负载情况下，最大输出电压的负公差不大于2%；

d. 短时过载能力强；

e. 输出电压波形畸变率小；

f. 电源频率可50、60Hz两用；

g. 三档输出电压调压器，每档输出功率保持不变；

h. 可配数字式调压控制柜，使调压器按试验需要实现自动控制；

i. 干式风冷产品，调压器与输出开关柜一体化，使用十分方便。

2结构特点

a)结构紧凑，比例恰当，造型美观；

b)三大件结构采用铸铁件，以减少漏磁和防止结构变形；

c)调压器定、转子采用最佳槽配合，以提高电压调节的平滑性；

d)定子铁心采用斜槽新工艺，以降低齿谐波和铁心损耗，改善输出电压波形；

e)为提高定、转子铁心同心度，采用二次铁心加工工艺；

f)小容量产品绕组采用QZ2高强度聚酯漆包铜圆线，中、大容量产品绕组采用SBEB双玻璃丝包铜扁线，高压产品绕组采用SBMB-1Z5N自粘性双玻璃丝包聚酯薄膜1层绕包环氧漆浸渍铜扁线；

g)铁心采用宝钢公司出产的B50A470  0.5mm 冷轧硅钢片；

h)油浸自冷小容量产品采用波纹油箱，中容量产品采用管式油箱、大容量产品采用散热器式油箱；

i)6KV及以上、容量大于1000KVA的油浸自冷调压器，一般配有吸湿器及压力式温度指示控制器；

j)干式风冷产品已实现调压器、输出开关柜一体化。调压器器身置于柜体内，柜壁装有冷却风机，柜面装有升、降压按钮，输出分、合闸开关，数显输出电压表、电流表。

3其他

产品工作原理、控制线路、安装、使用及维护，参见本网站“专家论坛”感应调压器相关章节。
